高密度硅酸鈣絕熱板
高密度硅酸鈣絕熱板是一種特為有色金屬行業(yè)開發(fā)的密度在800-1000KGS/M3的硅酸鈣板，可用于熔融鋁及其它有色金屬的輸送、裝運和成型,也可用于玻璃工業(yè)的胎具。除了自身的絕熱性，它的不沾鋁特點得到及大的發(fā)揮，強度高，加工性好，可用數(shù)控機床加工精密尺寸產(chǎn)品及復雜部件。有兩種類型，分別以玻璃纖維增強和碳纖維增強。
特點：
導熱系數(shù)低，高溫熱量損失少。
不被鋁液潤濕。
抗熱沖擊。
機械加工性能優(yōu)良。
不含石棉。
用途:

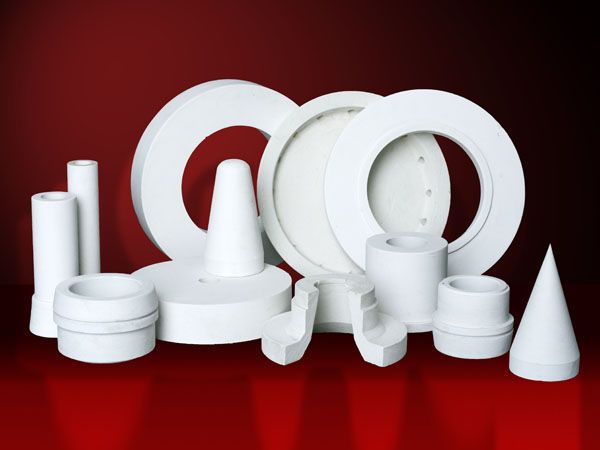

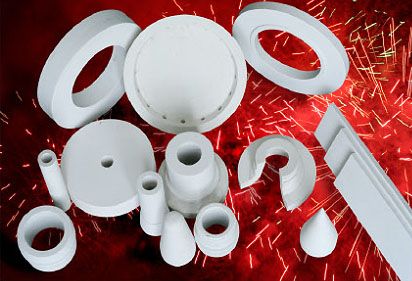

鋼包隔熱板、汽車玻璃胎具、滴管、流管、熱頂環(huán)、制動銷、耳子、浮子、流槽。
化學成分：
SiO2……………… 49---52%
CaO ……………… 39---42%
AlO3 …………… 0.4---0.5%
MgO……………… 0.5---0.7%
Fe2O3 …………… 0.3---0.4%
Na2-K2O ………… 0.9---0.1%
燒失……………… 5--9%
物理性能指標：
型號 | YD-800 | 型號 | YD-801 |
板材規(guī)格 （長*寬*厚） mm*mm 公差mm | 1200*1200*(25-110)mm ±2mm | 板材規(guī)格 （長*寬*厚） mm*mm 公差mm | 1200*1200*(25-110)mm ±2mm |
體積密度 kg/m3 范圍 | 850-950 kg/m3 | 體積密度 kg/m3 范圍 | 850-950 kg/m3 |
最高使用溫度 ℃ | 1000--1100 ℃ | 最高使用溫度 ℃ | 1000 -1100℃ |
連續(xù)使用溫度℃ | 850 ℃ | 連續(xù)使用溫度℃ | 850 ℃ |
抗折強度MPa | 6.5 | 抗折強度MPa | 8.0 |
抗壓強度MPa（壓碎） 5%壓縮 | 15.5 MPa 12PMPa | 抗壓強度MPa（壓碎） 5%壓縮 | 17 MPa 13MPa |
熱膨脹系數(shù)/℃ | 7*10ˉ6 | 熱膨脹系數(shù)/℃ | 7*10ˉ6 |
導熱系數(shù)W/M.K | 100℃ 200℃ 300℃ 400℃ 0.113 0.120 0.121 0.125 | 導熱系數(shù)W/M.K | 100℃ 200℃ 300℃ 400℃ 0.103 0.114 0.124 0.133 |
24小時燒后線收縮 % 線性% 厚度% | 650℃ 700℃ 750℃ 850℃ 1000℃ 0.15 0.25 0.28 0.35 0.49 0.86 1.00 1.10 1.30 3.50 | 24小時燒后線收縮 % 線性% 厚度% | 650℃ 700℃ 750℃ 850℃ 1000℃ 0.10 0.18 0.20 0.21 0.36 0.60 0.80 0.90 1.10 2.40 |
高密度硅酸鈣絕熱板 本文被閱讀 12523 次
